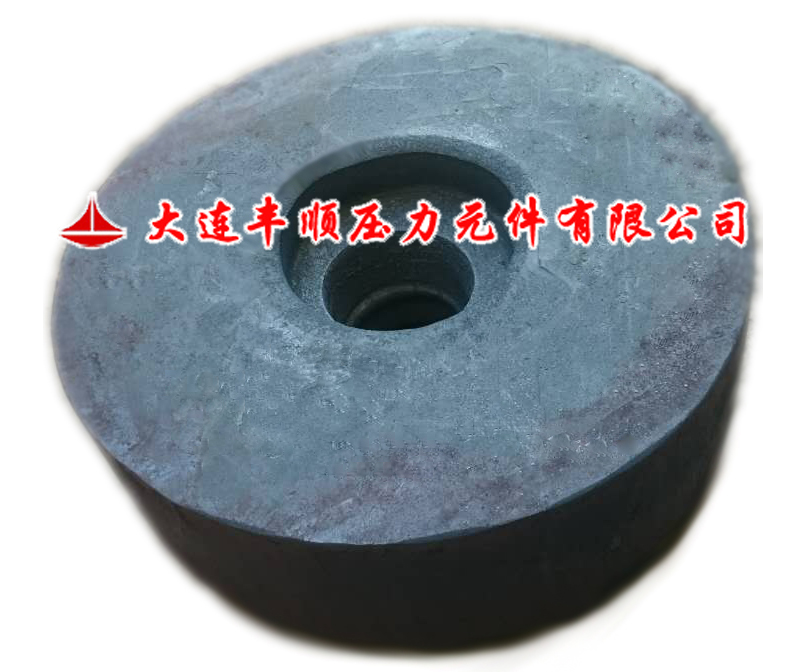

工业压力管道元件规格确定方法

压力管道元件规格选型需遵循 GB/T 20801、TSG 规范，结合工艺参数、介质特性、环境条件、安装工况综合判定，完整流程如下：

一、采集基础工艺参数

设计压力：取系统最高工作压力，叠加安全裕量，作为元件公称压力 PN/Class 选型基准；安全阀、波动工况需考虑瞬态冲击压力。

设计温度：介质最高、最低工作温度，温度会影响材料许用应力，高温会降低元件承压能力。

介质参数：介质腐蚀性、毒性、易燃易爆属性，含杂质、水汽、颗粒物会影响壁厚、密封与材质选择。

流量要求：通过介质流量、允许压力损失，计算管道内径，确定公称通径 DN。

二、公称通径 DN 确定

依据介质流量、流速、允许压降做水力计算，匹配公称通径。液体常用流速 1～3m/s，气体 10～30m/s；同时兼顾配套设备接口尺寸，减少变径点位。通径选定后，匹配对应管件（弯头、三通、异径管、法兰）规格。

三、公称压力 PN 与壁厚核算

根据设计压力、设计温度，查材料许用应力，计算管道理论壁厚，增加腐蚀裕量、壁厚负偏差，得到实际选用壁厚。

元件公称压力等级，必须大于等于设计温度下的最大允许工作压力；法兰、阀门、封头、过滤器等元件 PN 等级不得低于管道本体。

四、材质匹配元件规格边界

介质腐蚀、低温 / 高温工况直接限定材料，材料确定后再校核压力温度额定值：碳钢多用于常温中性介质；不锈钢用于腐蚀介质；低温管道选用低温冲击合格材料，材料变更会同步调整壁厚、压力等级。

五、配套元件规格协同选型

法兰：按管道 DN、PN 选取，区分板式平焊、带颈对焊等型式，匹配垫片形式；

阀门：通径优先与管道一致，高压 / 大压差场景可选用缩径阀，阀体压力等级不低于管道；

管件：弯头、三通、异径管，承压等级、壁厚不低于直管段；

紧固件：螺栓螺母材质配套法兰压力温度等级。

六、外部工况与规范校核

环境条件：室外埋地、沿海盐雾、振动载荷、热胀冷缩，必要时增加壁厚或选用加强型元件；

规范校验：压力管道属于特种设备，元件需满足 TSG 要求，选用有特种设备制造许可的元件；

压力试验预留：元件规格选型需满足水压 / 气密性试验压力要求。

七、最终验证确认

完成初步选型后，复核压力温度额定参数、介质适配性、系统压降、支吊架载荷；出具元件规格明细表，用于采购、施工及特种设备报检
